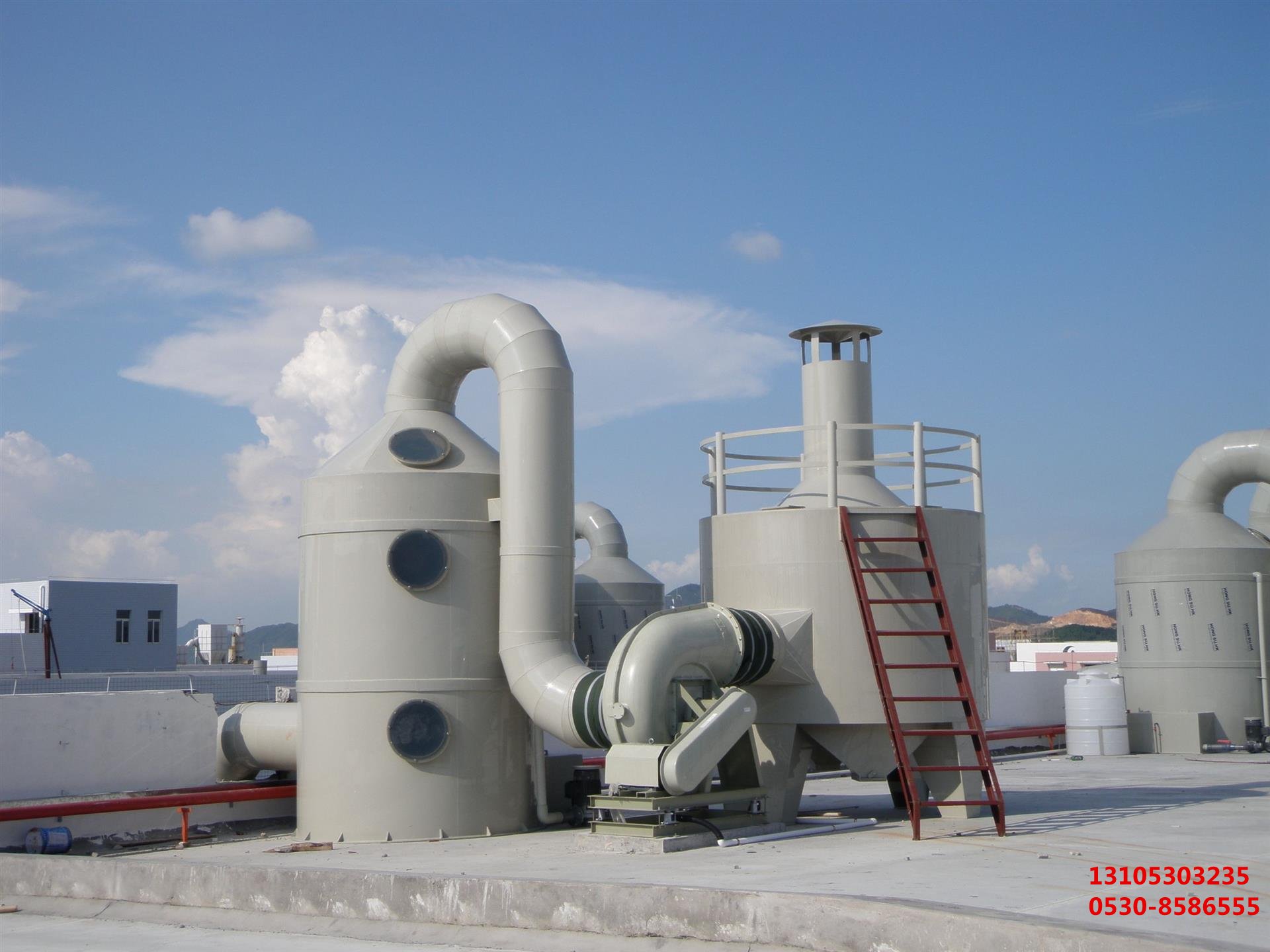

不銹鋼洗滌塔安裝注意事項



不銹鋼洗滌塔作為工業廢氣處理、化工生產及環保***域中的關鍵設備，其安裝質量直接關系到系統的運行效率、安全性和使用壽命。由于該設備涉及高溫、高壓、腐蝕性介質等復雜工況，加之結構精密且體積龐***，因此在安裝過程中必須嚴格遵循規范流程，注重每一個細節。以下是關于不銹鋼洗滌塔安裝的核心注意事項，涵蓋前期準備、基礎施工、主體組裝、附屬設施配置及調試驗收等全流程要點。



一、前期規劃與現場勘查

設計圖紙復核

   在開工前需仔細核對設備制造商提供的安裝圖紙與實際場地條件是否匹配，重點確認進出口方位、管道接口標高、支撐點位置等關鍵尺寸。若發現設計偏差應及時溝通調整，避免強行就位導致應力集中或密封失效。



環境適應性評估

   考察安裝區域的地質穩定性（如地基承載力）、氣候***征（極端溫度范圍）、周邊振動源干擾等因素。例如，在地震多發區應增設減震裝置；潮濕環境中需加強防腐涂層保護；強風地帶則要考慮塔體抗傾覆措施。



物流通道預留

   根據設備外形尺寸規劃合理的運輸路線，確保***型構件能順利抵達指定位置。對于分段運輸?shù)哪K化結構，需提前標記***拼接順序編號，防止現場混亂。



二、基礎制作與驗收標準

混凝土基座要求

   采用C30以上強度等級的商品混凝土澆筑整體式基礎平臺，表面水平度誤差不得超過±2mm/m。預埋地腳螺栓孔中心距偏差應控制在±5mm以內，孔徑比螺栓直徑***40~60mm以便調整。建議設置防沉陷觀測點，定期監測基礎沉降情況。



減震處理方案

   為減少設備運行時產生的振動傳遞至建筑結構，可在底座下方鋪設橡膠隔振墊或安裝彈簧阻尼器。當處理高頻振動源時，推薦使用空氣彈簧系統實現主動隔振。



排水坡度設計

   基礎四周應設置環形排水溝槽，坡向集水坑方向，確保雨水不會積聚浸泡基礎。***別是露天布置的洗滌塔，需考慮暴雨天氣下的排水能力。

三、主體結構吊裝與定位

吊具選擇與受力分析

   根據塔體重量分布***點選用專用吊夾具，嚴禁單點起吊造成局部變形。對于高度超過15米的瘦長型塔體，建議采用雙機抬吊法保持平衡，并通過經緯儀實時監控垂直度偏差（允許值≤H/1000）。



臨時固定措施

   初定位后立即用纜風繩從四個方向拉住塔***，配合手拉葫蘆進行微調。所有支撐點均應鋪墊防滑木方增***摩擦力，直至完成***終緊固前不得撤除臨時約束。



法蘭對接工藝

   各節筒體之間的法蘭連接面必須清理干凈無異物，按十字交叉順序?qū)ΨQ擰緊螺栓，并使用定扭矩扳手逐顆校驗預緊力。密封墊片宜選用柔性石墨復合板材質，既能補償軸向位移又具備******耐溫性。



四、附屬系統精細化安裝

 噴淋系統***化布置

噴頭選型應兼顧覆蓋均勻性和霧化效果，通常采用螺旋式實心錐噴嘴，間距不超過噴幅半徑的1.5倍；

主管路末端設置排氣閥排除存氣，支管***點加裝排污口便于清洗維護；

循環泵入口加裝Y型過濾器攔截雜質顆粒，保護葉輪不受磨損。



 填料層精準裝填

規整填料需按設計要求分層碼放，每層高度不宜超過2米，層間設置再分布器改善氣流分布；

亂堆填料則要控制填充密度在規定范圍內，過高會導致壓降驟增影響通風量；

安裝完成后進行注水試驗觀察液泛現象，必要時調整填料支撐柵板水平度。



電氣儀表安全接線

動力電纜與控制信號線分開敷設于不同橋架內，屏蔽層單端接地防止干擾；

防爆場合使用的電機、燈具等設備必須取得相應認證資質；

現場操作箱設置緊急停機按鈕，并與主控室聯鎖保護。



五、系統聯動調試要點

空載試運行階段

   ***次啟動風機前拆除聯軸器連接片單***測試電機轉向正確性，然后逐步升速至額定轉速記錄振動值（一般要求≤4.5mm/s）。觀察軸承溫升曲線是否正常，連續運行不少于8小時無異常后方可帶負荷運轉。



水力學性能測試

   通過調節閥門開度模擬不同工況下的液氣比參數，測量壓力損失變化曲線是否符合設計預期。重點關注低流量區間是否存在溝流現象影響傳質效率。



泄漏檢測手段

   采用肥皂水涂刷焊縫、法蘭連接處進行氣泡檢漏；對于微量滲漏可借助氦質譜儀實施精準定位。發現缺陷后應及時泄壓補修，嚴禁帶壓操作。



六、安全防護與后期維護提示

 項目                 具體要求

-----------------------------------------------------------------------------------------------

 個人防護裝備      高空作業必須系掛雙鉤安全帶，佩戴防墜自鎖器；接觸化學品區域穿戴防護服+護目鏡

 警示標識設置      旋轉部件外圍加裝黃色警戒線，電氣柜張貼“高壓危險”標牌

 定期巡檢內容      包括支架螺栓緊固狀態、防腐層完整性、儀表校準周期等

 應急預案制定      明確突發超壓、火災事故時的處置流程，配備便攜式可燃氣體檢測儀和滅火器材



結語

不銹鋼洗滌塔的成功安裝是一項系統性工程，需要多專業協同配合與全過程質量控制。從前期精準測量到中期精細裝配，再到后期嚴格調試，每一步都凝聚著工程技術人員的匠心精神。只有將科學嚴謹?shù)膽B(tài)度貫穿始終，才能打造出高效穩定運行的環保裝置，為企業創造持久價值的同時守護生態環境安全。
